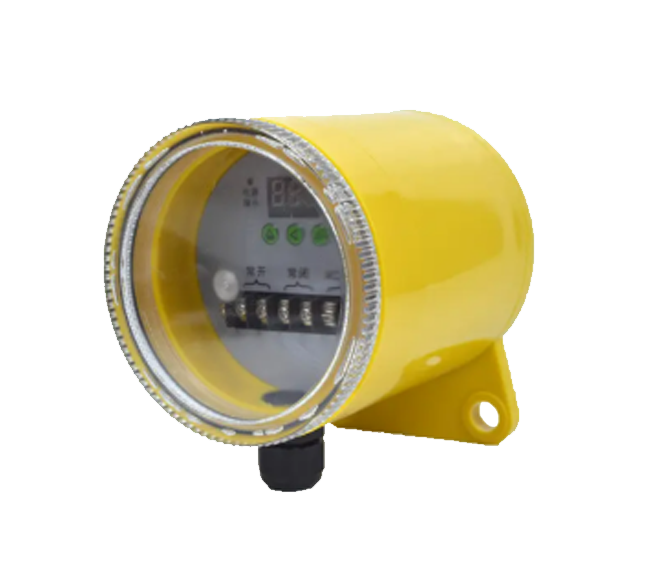

JDH-F2型（非接觸式）打滑檢測裝置，是一種經濟、可靠性強、對軸轉速及其他旋轉裝置簡單通用的監測裝置，當檢測到目前轉速信號低于或高于正常轉速范圍，開關輸出一組開關信號，以供報警或停機。無運動部件、無磨損、安全壽命長、一體化結構，集中的控制裝置，設定或故障檢修簡單，外殼采用防水、防塵的設計，兩螺栓固定殼體，可直接安裝在惡劣環境中使用。
主要技術參數及性能
電源電壓：AC220V 檢測范圍：0.5m/s～9.99m/s
脈 沖：0～120Hz 轉 速：0～999轉/分
開機延時：10s 開關與目標距離：10～20mm
開關數量：2組常開 2組常閉 觸點容量：24～380V AC/DC
電 流：5A 防護等級：IP65

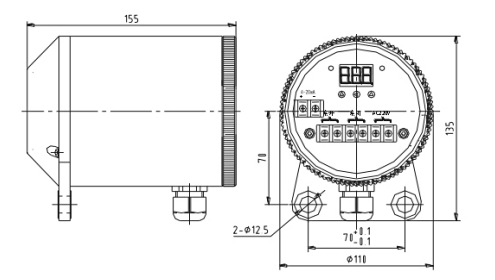

外形尺寸

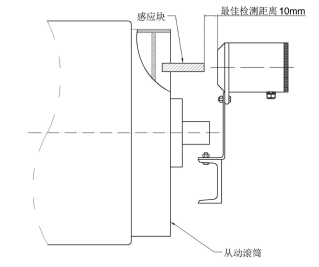

安裝示意
設置說明
1.當電源接頭時，繼電器吸合，延時約10秒，綠燈亮，紅燈和黃燈不亮；數碼管顯示的是每分鐘的轉數（各數字不閃爍）；
2.“輸出一”打滑速度設置：按“設置鍵△”出現數碼管顯示為“0000”且個位閃爍，通過“鍵△”和“鍵△”輸入9456；再按設置鍵，數碼管顯示為打滑速度且個位閃爍，通過“鍵△”和“鍵△”可修改打滑速度，再按“鍵△”打滑速度設置完畢；
3.“輸出二”打滑速度設置：按“設置鍵△”出現數碼管顯示為“0000”且個位閃爍，通過“鍵△”和“鍵△”輸入9789；再按設置鍵，數碼管顯示為打滑速度且個位閃爍，通過“鍵△”和“鍵△”可修改打滑速度，再按“鍵△”第二組打滑速度設置完畢；
4.開機延時時間設置：按“設置鍵△”出現數碼管顯示為“0000”，通過鍵△”和“鍵△”輸入4444，再按設置鍵，數碼管顯示,4444，通過“鍵△”和“鍵△”將4444修改為0244（0244為10秒，0488為20秒，以此類推）再按設置鍵△。此時，再斷電重啟，延時時間才能存入，延時時間設置完畢。（出廠時間延時為10秒）
5.設備的轉數高于設置的打滑速度時，繼電器不動作；轉數低于設置的打滑速度時，打滑后繼電器吸合；一般打滑速度的設置為低于機器正常轉數的20%～30%。
6.每次參數設置好后，一定要把電源關斷，再重啟電源，這樣設置的數據才能存入設備中。

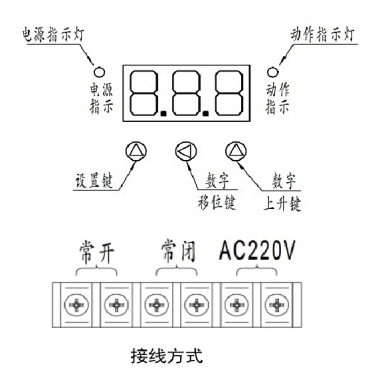

面板及接線
