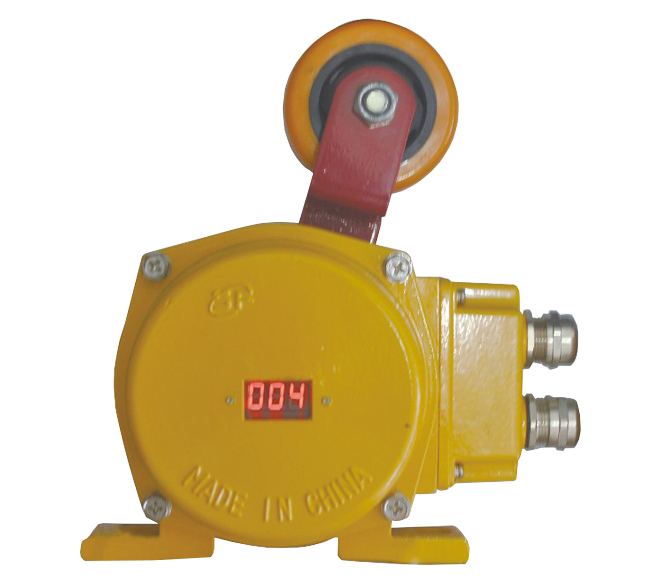

在線詢價概述
本機用于膠帶運輸機輸送物料的檢測，可發出有載運行信號。如有灑水裝置?？蓪崿F(xiàn)對物體的自動灑水功能。本裝置也可能適用于對向運行的膠帶機。
工作原理
A型：本機采用下垂鏈球與物料接觸的接觸的檢測方式。當膠帶運送物料時，物料推動球并帶擺臂向一側偏移，若偏移角度大于20時，內部開關啟動，輸同一組開關信號。
B型：該檢測裝置采用負荷式檢測，當膠帶上有物料時由于物料重量的作用是皮帶有相應的下沉量，當皮帶下沉?xí)r把檢測器頂部的托輥下，帶動內部感應部件移動使接近開關工作，給出一開關量，實現起檢測。檢測器安裝在上行膠帶下面，選擇膠帶有物料時下沉量比較大的地方，在兩個拖輥之間、不要安裝在出料口附近。
在沒有物料時使用觸輪與膠帶剛好接觸。
主要技術參數
動作角度：(雙向）:20°
觸點數量：常開：1常閉
觸點容量：380V5A
防護等級：67
可靠性：10次
重量（Kg):4
使用環境條件
環境溫度：0℃-+75℃；
相對溫度：不大于80%;

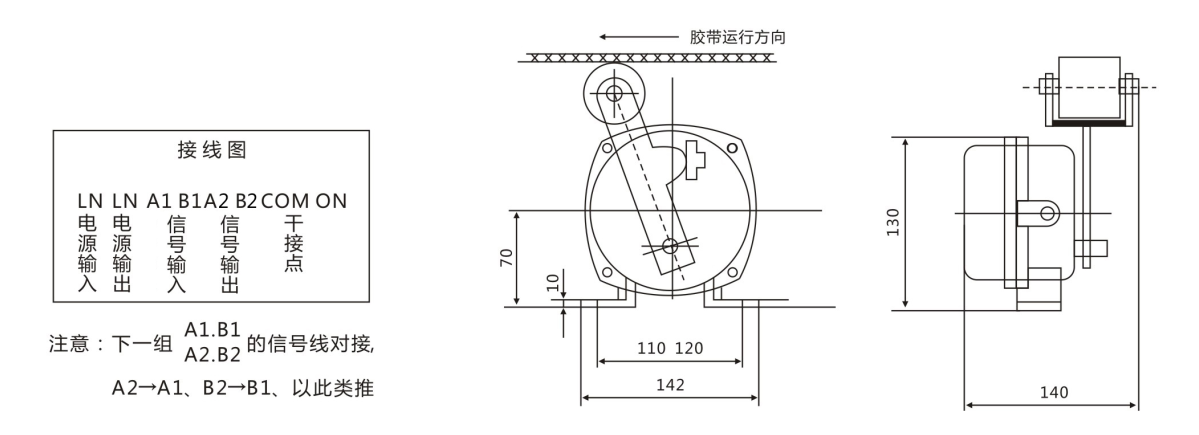

使用與安裝
A型：采用門式支架安裝十，將檢測頭固定于橫梁上；鏈球高度可視現場情況確定；
本裝置開關轉換角度為20,對有斜角的膠帶機可適當調整安裝角度；對于單臂式安裝可參照門式安裝方式；可選擇掃把式或鏈?zhǔn)健?/p>
B型：安裝在落料口25米處上行皮帶下表面；滿載時，膠帶與觸輪保持接觸；
安裝在膠帶下而且沉量大的部位；定期清除積塵，保持觸輪活動靈活自如。
結構特點
對于膠帶較寬、帶速較高時采用門式支架安裝；
如膠帶較窄、帶速較低時可采用單臂式支架；
采用鏈球與物料接觸，減小了物料對檢測器的直接沖擊，延長了使用壽命；
若選用單臂式支架、橫梁在箭頭指向外斷開、橫梁與支臂交接處加一斜拉角鋼。
